基于⼯業互聯⽹的設備聯機
半導體前道整體⾃動化⽣産設備的全⾯的⾃動聯機接⼊，包含CVD、PVD、光刻、ETCH、WET、IMP、測試設備，從⽽提升設備⽣産效率(OEE)，降低設備維護成本，降低設備能耗，實現設備的實時監控和調整 , 設備及⽣産全過程數據采集。連接MES和相關的⽣産信息系統，實現跨平台數據集成，打破數據壁壘并解決設備數據孤島。
基于⼯業⼤數據的⽣産運營改進
僅對曆史數據進⾏分析和處理，通過基礎數據的分析進⾏設備和⽣産的可預防性維護和改進，從⽽提升⽣産運營的效率，改進⼯藝流程，降低⽣産成本。通過多維度的實時和曆史⼤數據分析挖掘和透視，爲公司決策，⽣産運營，設備管理，現場管理提供全⽅位的數據分析和決策⽀持，爲半導體前道⼯業4.0和智能⼯⼚的實現打下堅實基礎。
質量和客戶滿意度提升
滿⾜客戶對現場的完整的全⾯追溯的要求，通過對真實的質量數據進⾏提取和分析，⼤幅改進⽣産的質量，提升客戶滿意度和半導體前道的品牌價值和競争⼒。
EAP
設備自動化系統
DC
數采中心
BC/LC
生産管理信息化管理系統
MCS
物流控制管理系統
TMS
測試管理系統

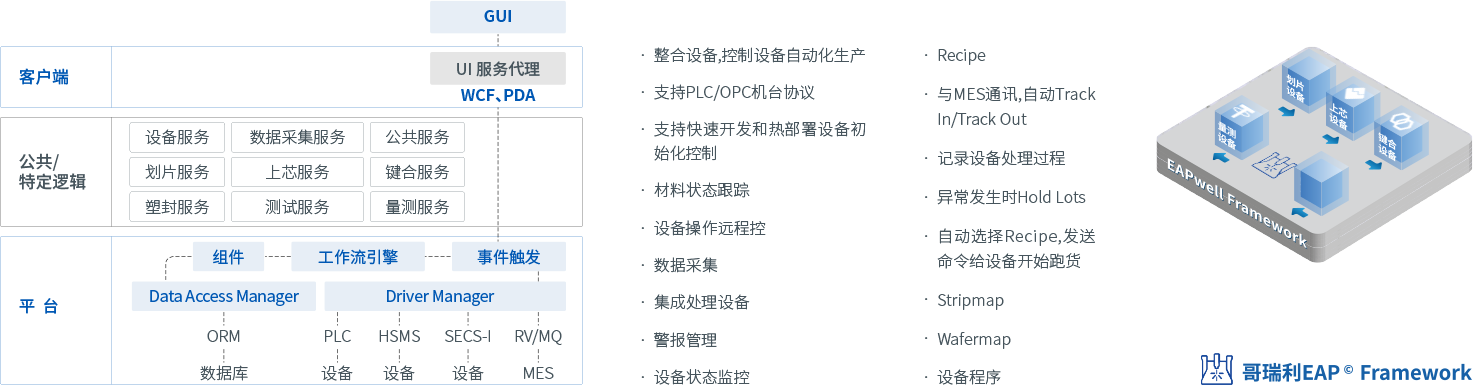

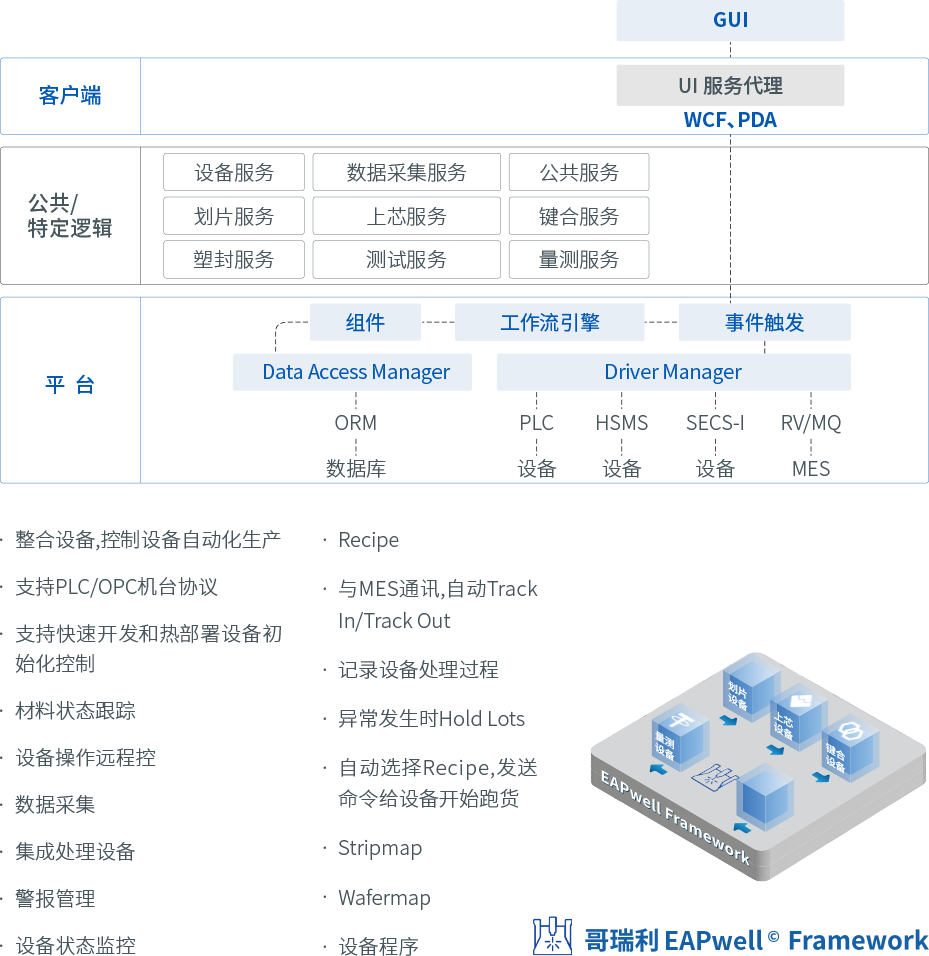

哥瑞利EAP©是滿足半導體前道、封測的工廠自動化系統，是連接半導體設備與上遊系統的橋梁。
SECS
PLC
RV
DOS 共享
EAP Daemon
MQ
半導體
面闆
PCB
太陽能
智能裝備
Data Collection Platform，數據采集平台。
DC可以通過協議上報/文件/數據庫等多種方式獲取設備的狀态/警報/設備運行參數/闆件信息等。并根據對應規則進行解析入庫轉發其他系統。也可根據配置對設備參數範圍進行管控，實時監控。
主要功能
文檔采集
協議采集
數據庫采集
參數check與報警

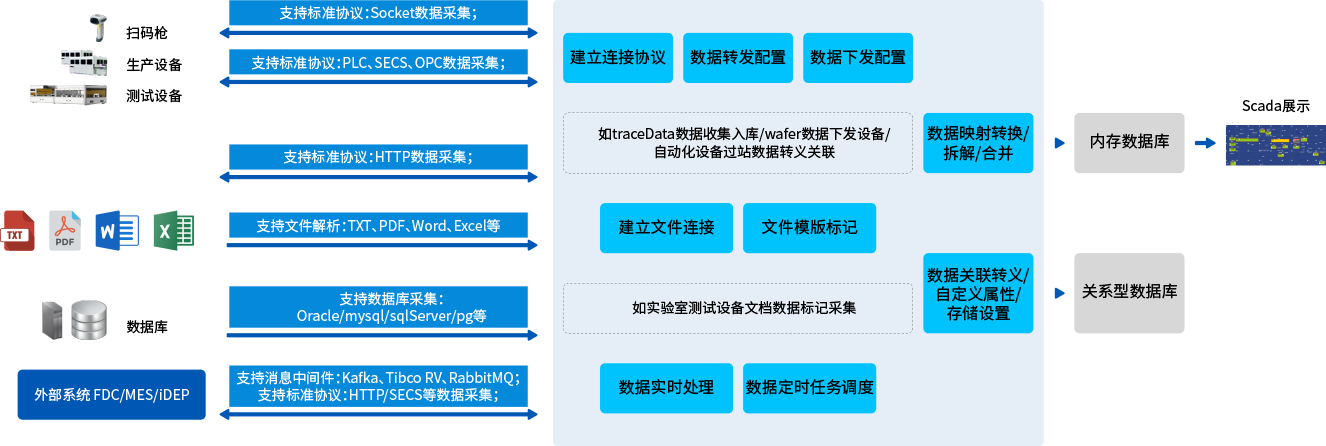

1. 數據連接管理
含數據協議連接設置、文檔采集設置等模塊
數據連接協議設置：可配置化實現PLC(OPC)、SECS、HTTP、SOCKET、KAFKA、RV、RabbitMQ這些協議，建立連接；并可控制采集頻率
設備下發控制設置：可通過配置化實現多系統多種協議之間的轉換實現自動控制進行設備參數下發

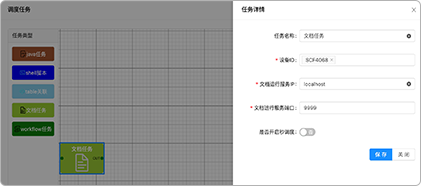

文件采集設置：可配置化标注采集模版後定時自動根據标記将同類文件數據采集入庫
數據庫采集設置：可配置源數據庫表和目标數據庫表，通過調度方式顯現實現采集
2. 數據轉換存儲設置
含消息映射設置、消息存儲設置等模塊；

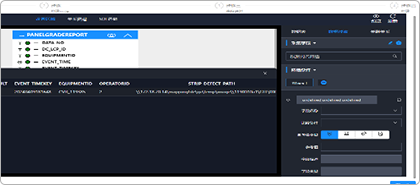

消息映射設置：自助檢索配置各種來源的消息，支持消息拆解/合并/轉換等功能
消息存儲設置：自助配置多種消息的關聯消息轉數據表存儲設置，Scada數據設置，同消息不同存儲設置等
支持一鍵自動生成配置，無需手動操作
3. 數據展示

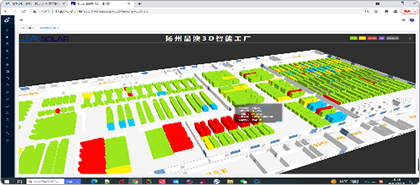

自動直觀的實時監控整廠所以設備的運行情況，監控産品Wafer的作業情況等信息
4. 對外數據服務
含有爲上遊第三方系統提供不通形式的數據，通過北向功能可通過配置化實現數據的多存儲多轉發（http/kafka）等
DC的優勢
采集方式豐富
支持工業标準數據采集協議，支持互聯網标準數據傳輸協議
半導體面闆PCB太陽能
锂電

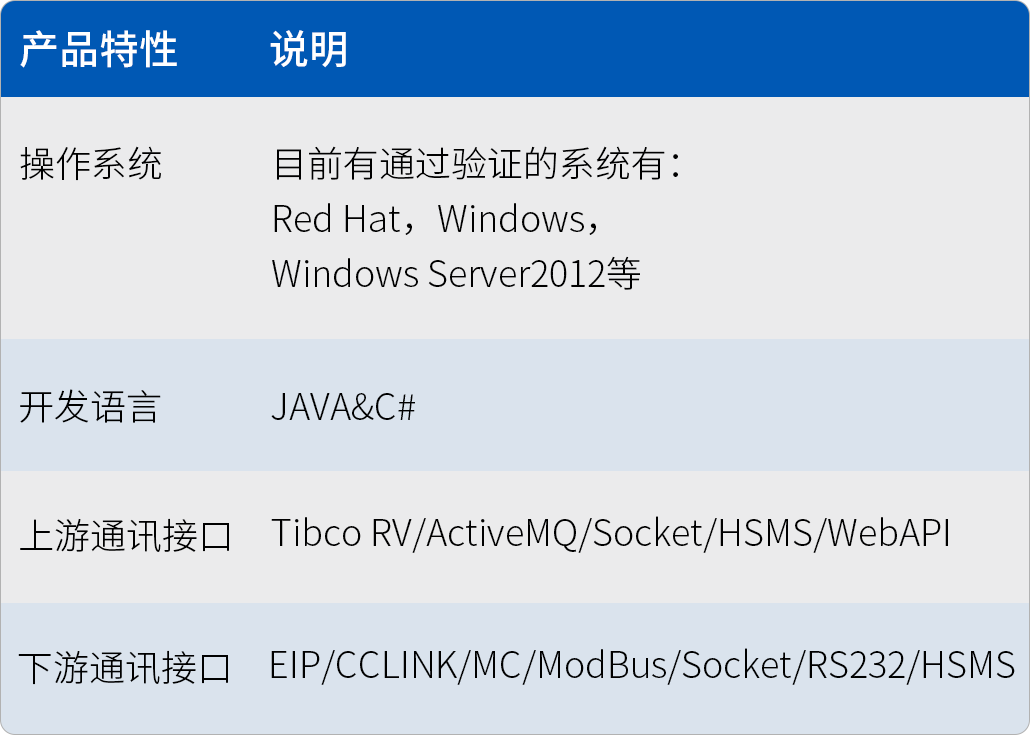

BC/LC是生産管理信息化管理系統。該系統通過設備與MES等上位系統實現數據收集，傳輸，工藝自動化控制等。通過系統化方案減少人力、提高産能。系統主要廣泛應用與半導體、LCD、PCB、光伏等行業。

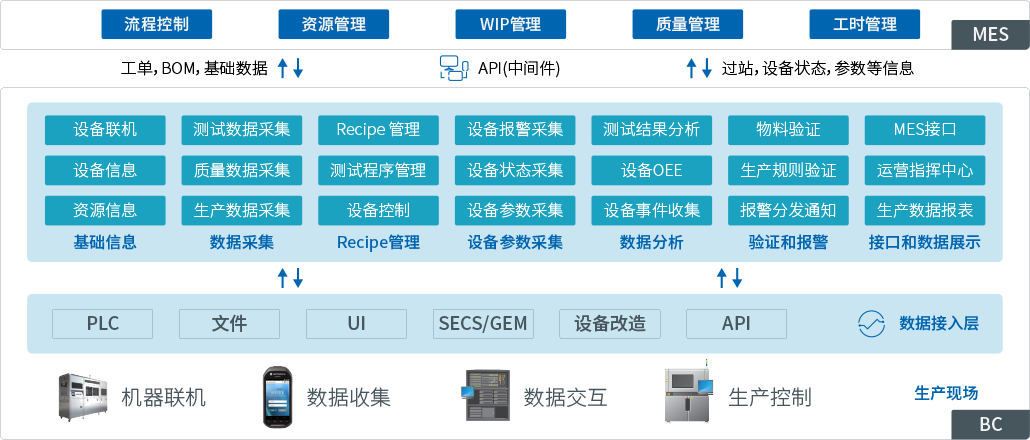

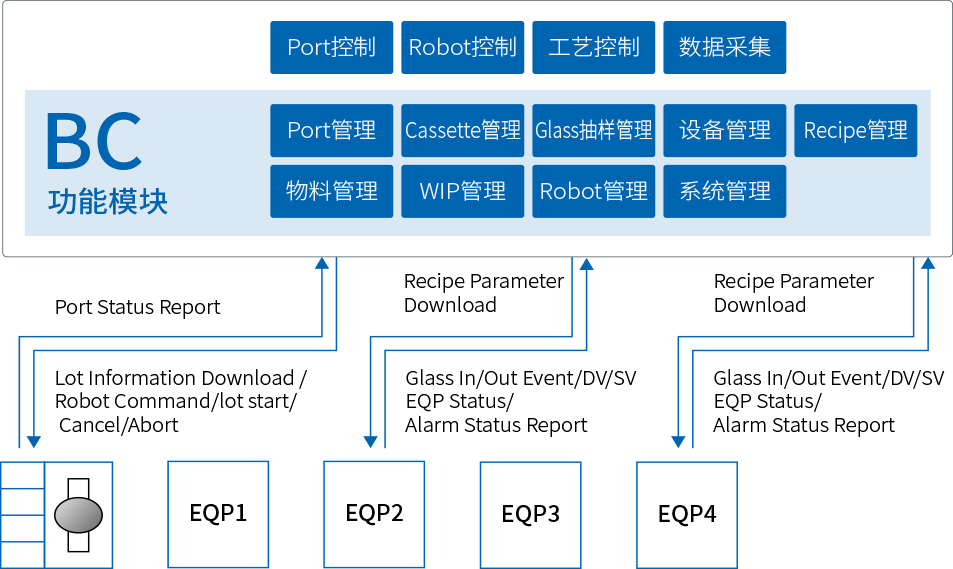

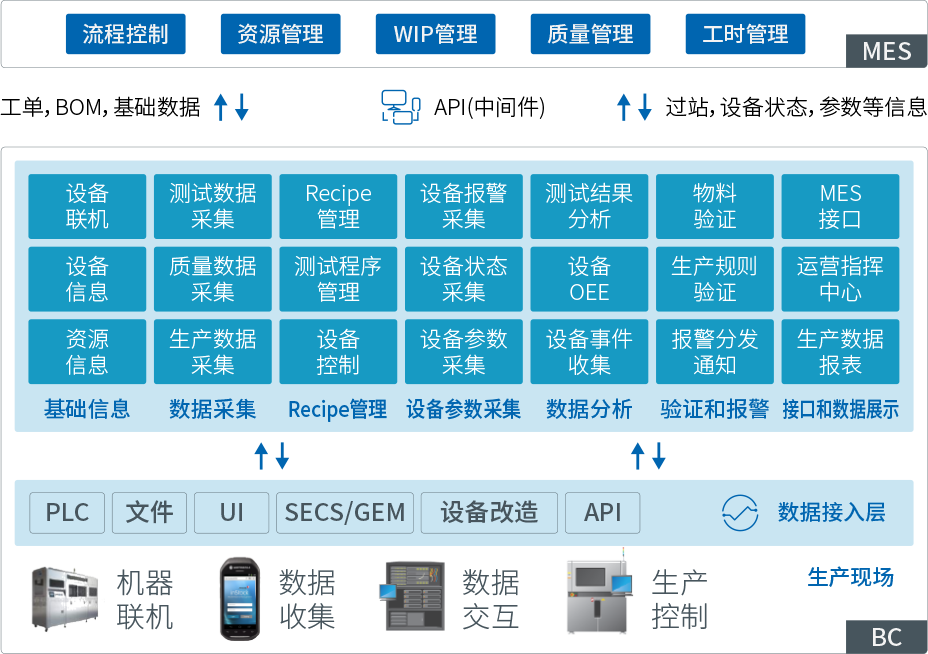

BC/LC 系統架構說明
BC/LC 系統功能
半導體面闆PCB太陽能
半導體面闆PCB太陽能智能裝備

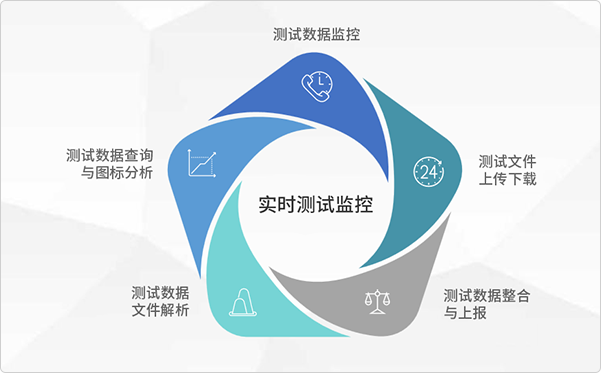

TMS軟件是EAP平台的業務子系統，通過TMS軟件可以實時監控測試類設備的測試過程與測試結果，将測試結果進行彙總與分析， 達到實時良率管控，低良
率停機的客戶需求。同時TMS可根據業務需求将分析及整合後的數據上報給MES系統，并提供測試數據查詢與圖表分析。
TMS主要用于測試數據解析、分析、圖表、上報等常規作用功能；可延伸出測試良率管控實時報警以及追溯等功能。

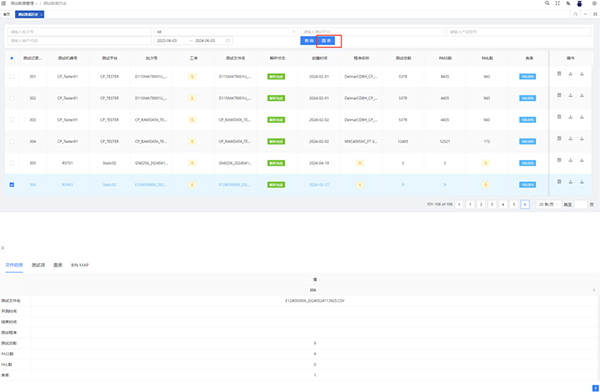

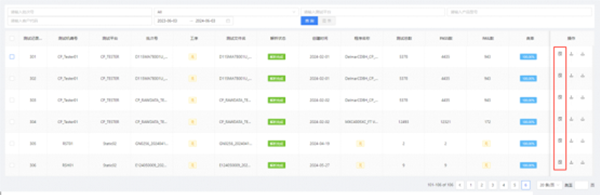

測試數據記錄:通過下遊設備上報測試進站，以及出站時主動解析測試數據，統一存儲。

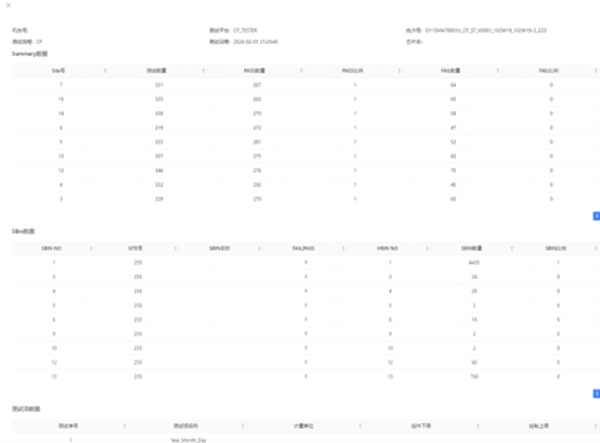

測試數據詳情:提供統一格式查看Summary文件，包括數量、bin的描述，以及機台名等，簡潔統一的界面能夠幫助員工快速上崗及工程人員的快捷數據查詢。
上傳下載:可主動上次測試文件解析，也可下載已經解析的測試文件。
圖表數據:詳情展示測試數據，包含文件信息、測試項、圖表、BIN MAP圖。
文件信息:解析後文件主要信息。
測試項:測試文件包含每個測試項的詳細信息展示。

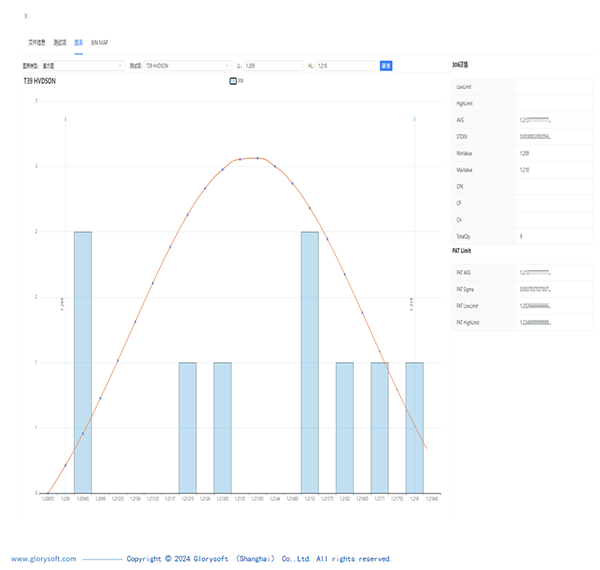

圖表:根據測試項已經測試值通過，直方圖、箱線圖、趨勢圖、熱力圖、散點圖等圖表方式展示可供更隻管觀察測試數據統計。

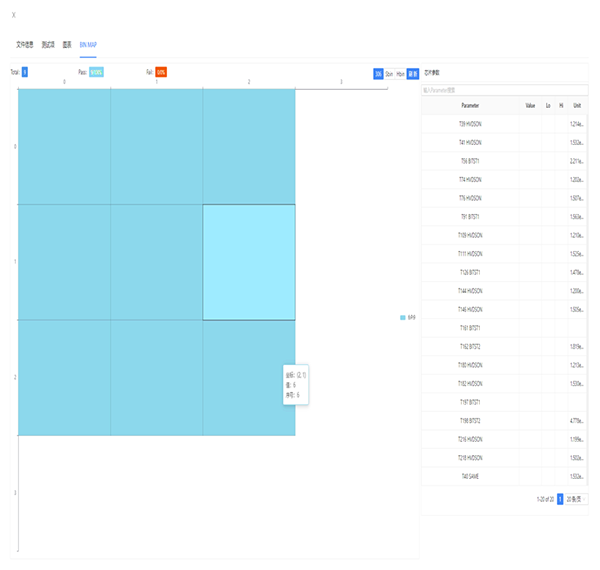

BIN MAP:展示SBin、HBin圖示數據，更直觀展示出Fail、Pass等測試顆粒坐标。
